Em sistemas de hidrogênio comprimido, o desafio não termina quando o gás é produzido, mas sim quando é entregue em condição compatível com o uso final. Esse cenário recoloca a pressão no centro do projeto: como o H2 tem baixa densidade volumétrica, o sistema precisa recorrer à compressão ou a outras estratégias de condicionamento para transformar geração em armazenamento, transporte ou consumo efetivo. Na prática, a compressão costuma ser o caminho mais direto, e por isso a pressão deixa de ser um simples ajuste operacional para se tornar uma variável de arquitetura [1–3].
Essa lógica fica mais clara quando o ponto de partida deixa de ser o eletrolisador e passa a ser o ponto de uso. Mais do que a pressão de saída do sistema de produção, importa a pressão com que o hidrogênio precisa chegar à aplicação final. A literatura é clara quando mostra que a pressão funciona como requisito do consumidor e diferentes faixas atendem a usos distintos: de aplicações mais simples ao armazenamento gasoso, transporte em cilindros e abastecimento veicular [2,4]. Ou seja: a arquitetura de pressão está menos atrelada ao equipamento central e mais à interface entre o produto gerado e a aplicação que ele precisa atender.
É nesse ponto que a pressão de saída do sistema de produção começa a reorganizar o restante da planta. Em arranjos com eletrólise (Membrana de Troca de Prótons, ou Proton Exchange Membrane) PEM, pressões de saída mais elevadas podem reduzir a necessidade de compressão mecânica antes do armazenamento em alguns cenários [5]. Por isso, quando a pressão exigida no ponto de consumo sobe, o compressor volta a ocupar papel central, com impacto direto sobre eficiência, consumo elétrico e carga térmica do sistema [5,6]. Mas não é só isso. Estudos também indicam que partir de uma pressão mais alta no bloco de produção reduz o esforço de compressão restante e ajuda a conter a demanda energética dessa etapa [4,7].
Por isso, tratar a pressão de operação como mero setpoint limita a leitura do sistema. Ela define o esforço de compressão que ainda será necessário, condiciona a viabilidade do armazenamento e delimita o que é resolvido no bloco de produção e o que precisa ser tratado no condicionamento do gás. É justamente nessa passagem que a pressão se transforma em decisão de projeto, ao organizar a relação entre produção, entrega e uso final do hidrogênio. A partir daí, o primeiro bloco em que essa escolha aparece de forma mais concreta é a compressão.
O que a pressão muda na compressão do Hidrogênio
Quando a pressão de entrega sobe, a compressão deixa de ser um bloco genérico e passa a depender de uma combinação entre razão de compressão, número de estágios e limite térmico por estágio. O principal gargalo não está na pressão em si. Está em como o sistema é arquitetado para sustentá-la. Sobre o hidrogênio, a literatura indica que os arranjos mecânicos multiestágio continuam sendo a referência mais comum e que o resfriamento intermediário se torna necessário à medida que a pressão-alvo cresce [6,7]. Ou seja, a pressão de entrega define mais do que o valor final do processo: ela também reorganiza o porte e a arquitetura do sistema de compressão desde o início.
Mas o ponto decisivo não está apenas na quantidade de estágios, mas no calor gerado em cada um deles. Estudos sobre compressão de hidrogênio mostram que controlar a temperatura de descarga é essencial para preservar a integridade do sistema e conter perdas de eficiência, o que reforça a necessidade de resfriamento ao longo do processo [7]. A própria literatura sobre compressores destaca que a compressão real se afasta do comportamento ideal e exige remoção de calor para manter a operação em faixa segura e energeticamente eficiente [3,7]. Em outras palavras, elevar a pressão não cobra apenas mais potência. Cobra mais cuidado térmico e mais atenção ao arranjo escolhido.
É esse raciocínio que explica por que a pressão de saída do bloco de produção altera o desenho da compressão, mas não resolve o problema sozinha. Quando o hidrogênio já sai em patamar mais elevado, a razão de compressão remanescente diminui e o sistema tende a operar com menor exigência térmica e energética. Ainda assim, esse deslocamento de esforço não é gratuito. A literatura indica que elevar a pressão ainda no sistema de produção pode prejudicar o desempenho no próprio eletrolisador, e isso mostra que não existe uma lógica de “quanto maior, melhor”. Existe um ponto de equilíbrio que precisa ser calculado para cada projeto [4].
A partir disso, a própria tecnologia de compressão deixa de ser uma escolha neutra. Estudos indicam que compressores de diafragma podem reduzir parte da exigência de resfriamento, enquanto compressores de pistão multiestágio seguem como rota convencional para pressões mais elevadas [8]. Ao mesmo tempo, perdas térmicas, ruído, vibração, desgaste e manutenção pesam na decisão sobre qual tecnologia adotar [8]. Outros trabalhos reforçam que potência, consumo específico e faixa operacional também mudam com as pressões de entrada e de saída do sistema [2,9]. Por isso, comprimir hidrogênio é mais do que elevar a pressão; é também definir que tipo de máquina e que esforço energético ainda fazem sentido para a aplicação.
O que a pressão muda no armazenamento do Hidrogênio
No armazenamento de hidrogênio, a pressão não se limita ao valor final a ser atingido. Ela define a função do conjunto de tanques dentro da planta, já que esse arranjo desacopla a produção quase contínua das variações de retirada, estocagem ou abastecimento. Na prática, o armazenamento atua ao mesmo tempo como reserva de tempo e de pressão, estabilizando a entrega no ponto de uso e absorvendo parte das oscilações entre geração e demanda [9,10]. Isso desloca o problema para além da pergunta sobre qual tanque usar. Antes disso, é preciso entender quanto inventário pressurizado o sistema precisa sustentar e em que faixa de operação esse banco deverá trabalhar.
Esse dimensionamento começa pela relação entre pressão, temperatura e densidade efetiva do hidrogênio. A literatura mostra que elevar a pressão aumenta a densidade armazenada, mas esse ganho vai perdendo intensidade em níveis mais altos [11]. Também, mostra que a temperatura alcançada durante a compressão e o enchimento interfere diretamente na quantidade de hidrogênio que de fato permanece no volume disponível [10,11]. Em outras palavras, armazenar mais não é simplesmente comprimir mais. É comprimir e encher em condições compatíveis com a densidade que se deseja reter.
Quando a faixa de pressão é definida, ela passa a reorganizar diretamente a escolha do recipiente. Estudos mostram que, à medida que a pressão sobe, o projeto redistribui massa, custo, densidade energética e aplicação final [7,11]. É nesse ponto que os tipos de vaso deixam de ser um catálogo e passam a ser consequência da pressão escolhida. A literatura organiza essa leitura ao distinguir os recipientes Type I a Type IV pela arquitetura do casco, pela presença do liner e pelo papel estrutural do compósito, além de destacar que, nos vasos compósitos, a qualidade de fabricação influencia diretamente o desempenho estrutural [12–14].
A Tabela 1 sintetiza essa transição, mostrando como a escolha da faixa de pressão desloca o projeto desde recipientes integralmente metálicos até soluções com recobrimento compósito e liner polimérico, sempre acompanhada de trade-offs entre massa, custo, integridade e exigência operacional.

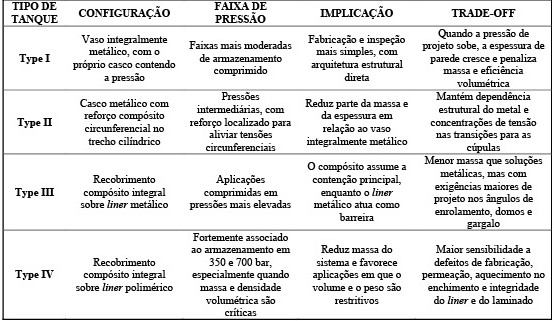

Tabela 1. Tipos de tanques de hidrogênio comprimido e implicações de projeto associadas à faixa de pressão.
Como a Tabela 1 mostra, a pressão de armazenamento não define apenas quanto hidrogênio cabe em um dado volume. Ela também redistribui as exigências estruturais do recipiente, a massa total do sistema, a sensibilidade térmica do enchimento e o nível de controle necessário para manter a operação dentro da faixa esperada. Isso ajuda a entender por que o problema do armazenamento não termina na escolha do tipo de tanque. A literatura mostra que o enchimento rápido eleva a temperatura interna do vaso e que o banco precisa operar com limites de pressão, temperatura e estado de carga bem definidos [10,11]. No caso dos recipientes compósitos, esse cuidado é ainda mais importante porque transientes térmicos, diferenciais de pressão e defeitos de fabricação podem ampliar mecanismos de dano no liner e no laminado [14,15]. Assim, a seleção do armazenamento precisa ser feita como decisão conjunta de pressão, temperatura, recipiente e lógica de operação.
As interfaces que tornam o sistema de hidrogênio comprimido operável
Compressão e armazenamento não se conectam de forma automática. Entre esses dois blocos existe uma etapa de condicionamento do gás que define se a planta vai operar de forma estável ou se vai acumular problemas de temperatura, umidade e controle ao longo da linha. Nesse contexto, resfriamento e secagem deixam de ser etapas auxiliares e passam a fazer parte da própria arquitetura de pressão do sistema. O hidrogênio sai da compressão não apenas em pressão mais alta, mas também em condição térmica que precisa ser tratada para que o restante da linha opere de forma previsível.
Essa compatibilização continua nos dispositivos que mantêm o banco e a linha dentro da janela de operação esperada. Estudos sobre integração e operação de plantas mostram que o armazenamento precisa respeitar limites de pressão, temperatura e estado de carga, e que reguladores e volumes de proteção ajudam a estabilizar a operação e a proteger diferentes trechos do sistema em cenários de falha [10,16]. Em termos práticos, isso significa que a pressão de operação só ganha sentido de projeto quando se converte em janelas reais de controle, proteção e manobra ao longo da planta.
Há ainda uma camada menos visível, mas igualmente importante, ligada à forma como o gás escoa entre compressão e armazenamento. Estudos sobre compressores de hidrogênio mostram que oscilações de pressão podem ser atenuadas ao longo da linha com a combinação adequada de resfriamento, amortecimento e geometria do sistema [17]. Na prática, isso evita que o projeto trate como problema do tanque algo que começou antes, na forma como o gás foi comprimido, resfriado e conduzido até o banco de armazenamento.
É nesse encadeamento que a pressão deixa de ser um setpoint e passa a ser uma decisão de projeto. Ela organiza a carga remanescente do compressor, a exigência de resfriamento, a severidade da secagem, o envelope admissível do armazenamento e o papel dos dispositivos de proteção ao longo da linha. Em outras palavras, escolher a pressão de operação é definir como compressão, condicionamento do gás, armazenamento e proteção vão funcionar como partes do mesmo sistema.
Como projetar um sistema de hidrogênio comprimido com mais coerência
Quando a pressão é tratada como variável de sistema, a discussão deixa de girar em torno de compressor, tanque ou válvula isoladamente e passa a tratar da compatibilidade entre blocos. É aí que muitos projetos saem do desempenho prometido em folha de dados e encontram a realidade da implantação industrial. Em hidrogênio, não basta atingir uma pressão final no papel. É preciso fazer isso de forma coerente com a aplicação, com a infraestrutura existente, com a estratégia de armazenamento e com as margens reais de operação da planta. É essa passagem do desempenho isolado para a coerência do arranjo que transforma pressão em critério de projeto.
É aqui onde a Protium se insere. Mais do que selecionar tecnologias pontuais, nosso papel é traduzir requisitos de processo, integração e operabilidade em soluções de hidrogênio compatíveis com a realidade industrial do cliente. Na compressão e armazenamento, isso significa tratar a pressão como uma variável que reorganiza o sistema inteiro: o que precisa ser comprimido, o que pode ser armazenado, quais interfaces precisam ser fechadas e onde estão, de fato, os limites da planta. Quando essa leitura é feita cedo, o projeto ganha clareza, reduz retrabalho e avança com mais previsibilidade na integração com a operação real.
Se o hidrogênio já é usado ou se está sendo avaliado para ser introduzido em uma planta que hoje opera com outra lógica de suprimento e armazenamento, o próximo passo é começar a definir o sistema pelo mapa de decisões que liga hidrogênio comprimido, condicionamento do gás, armazenamento e requisitos da aplicação final. É justamente essa etapa que reduz os riscos de projeto e evita que escolhas corretas em um bloco criem limitações em outro.
Referências
[1] Hassan Q, Algburi S, Sameen AZ, Jaszczur M, Salman HM. Hydrogen as an energy carrier: properties, storage methods, challenges, and future implications. Environ Syst Decis 2024;44:327–50. https://doi.org/10.1007/s10669-023-09932-z.
[2] Fosson EA. DESIGN AND ANALYSIS OF A HYDROGEN COMPRESSION AND STORAGE STATION. Naval Postgraduate School, 2017.
[3] Tahan M. Recent advances in hydrogen compressors for use in large-scale renewable energy integration. Int J Hydrogen Energy 2022;47:35275–92. https://doi.org/10.1016/j.ijhydene.2022.08.128.
[4] Hancke R, Holm T, Ulleberg Ø. The case for high-pressure PEM water electrolysis. Energy Convers Manag 2022;261:115642. https://doi.org/10.1016/j.enconman.2022.115642.
[5] Corigliano O, Fragiacomo P. Energy-environmental analysis of an H2PEM power station assisted by a dynamic simulation tool. Sustain Energy Fuels 2025;9:2433–65. https://doi.org/10.1039/D5SE00257E.
[6] BENSMANN B, HANKE-RAUSCHENBACH R, MÜLLER-SYRING G, HENEL M, SUNDMACHER K. Optimal configuration and pressure levels of electrolyzer plants in context of power-to-gas applications. Appl Energy 2016;154:921–33.
[7] Franco A, Giovannini C. Hydrogen Gas Compression for Efficient Storage: Balancing Energy and Increasing Density. Hydrogen 2024;5:293–311. https://doi.org/10.3390/hydrogen5020017.
[8] Aykut Y, Akay RG, Bayrakçeken Yurtcan A. Compression performance of an electrochemical hydrogen compressor at low and high temperatures. Int J Hydrogen Energy 2024;75:222–8. https://doi.org/10.1016/j.ijhydene.2024.01.192.
[9] Yan Z, Fan Y, Hou J. Equipment Sizing and Operation Strategy of Photovoltaic-Powered Hydrogen Refueling Station Based on AE-PEM Coupled Hydrogen Production. Electron 2025;14. https://doi.org/10.3390/electronics14061195.
[10] El-Hamalawy AF, Farag HEZ, Asif A. Optimal Design and Technology Selection for Electrolyzer Hydrogen Plants Considering Hydrogen Supply and Provision of Grid Services. IEEE Trans Sustain Energy 2025;16:2327–43. https://doi.org/10.1109/TSTE.2025.3551495.
[11] Yue M, Lambert H, Pahon E, Roche R, Jemei S, Hissel D. Hydrogen energy systems: A critical review of technologies, applications, trends and challenges. Renew Sustain Energy Rev 2021;146:111180. https://doi.org/10.1016/j.rser.2021.111180.
[12] Shin HK, Ha SK. A Review on the Cost Analysis of Hydrogen Gas Storage Tanks for Fuel Cell Vehicles. Energies 2023;16:5233. https://doi.org/10.3390/en16135233.
[13] Magliano A, Perez Carrera C, Pappalardo CM, Guida D, Berardi VP. A Comprehensive Literature Review on Hydrogen Tanks: Storage, Safety, and Structural Integrity. Appl Sci 2024;14:1–38. https://doi.org/10.3390/app14209348.
[14] Liu S, Wu Z, Zhao S, Huang P, Liu D, Wang Y, et al. A review on Mg-based materials for hydrogen storage tanks: Development and mechanism. Int J Hydrogen Energy 2025;135:121–45. https://doi.org/10.1016/j.ijhydene.2025.04.368.
[15] Zhang M, Lv H, Kang H, Zhou W, Zhang C. A literature review of failure prediction and analysis methods for composite high-pressure hydrogen storage tanks. Int J Hydrogen Energy 2019;44:25777–99. https://doi.org/10.1016/j.ijhydene.2019.08.001.
[16] Sdanghi G, Dillet J, Branco M, Prouvé T, Maranzana G. An innovative water management system for the electrochemical compression of hydrogen up to 10 MPa. Int J Hydrogen Energy 2024;87:117–29. https://doi.org/10.1016/j.ijhydene.2024.09.019.
[17] Xiao J, Geng M, Yu Y, Liu Z, Liu X. Analyses of gas pulsation characteristics in the pipelines of a hydrogen diaphragm compressor. In: Wang Y, Chioncel CP, editors. Tenth Int. Conf. Energy Mater. Electr. Eng. (ICEMEE 2024), vol. 13419, SPIE; 2024, p. 51. https://doi.org/10.1117/12.3050264.
Pedro Antonio Galacci Reinert, graduado em Engenharia Química (UEM) e mestrando na área de síntese de metanol por processos catalíticos (PEQ-UEM). Atua na Protium Dynamics como cientista em Pesquisa e Desenvolvimento (P&D) na elaboração de soluções em hidrogênio verde e otimização de eletrolisadores de PEM.
